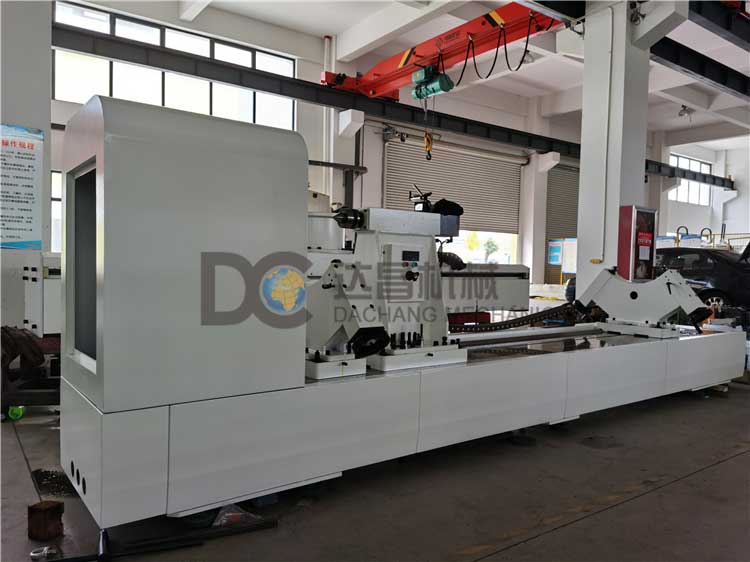

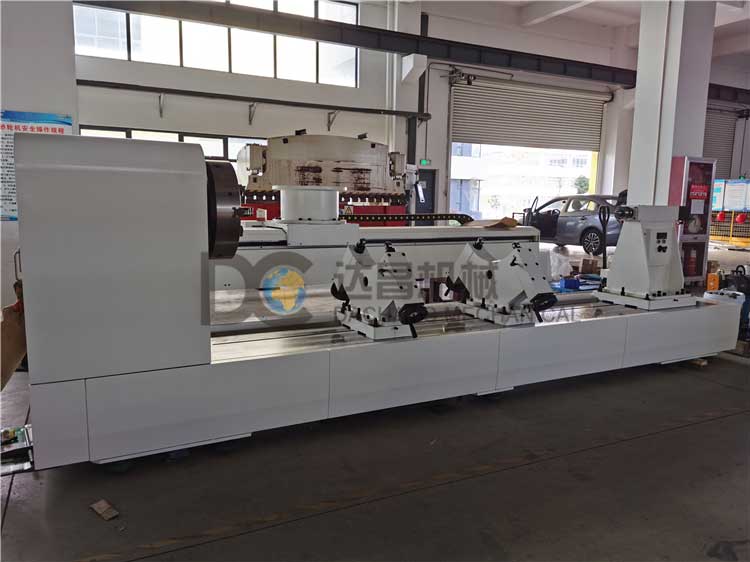

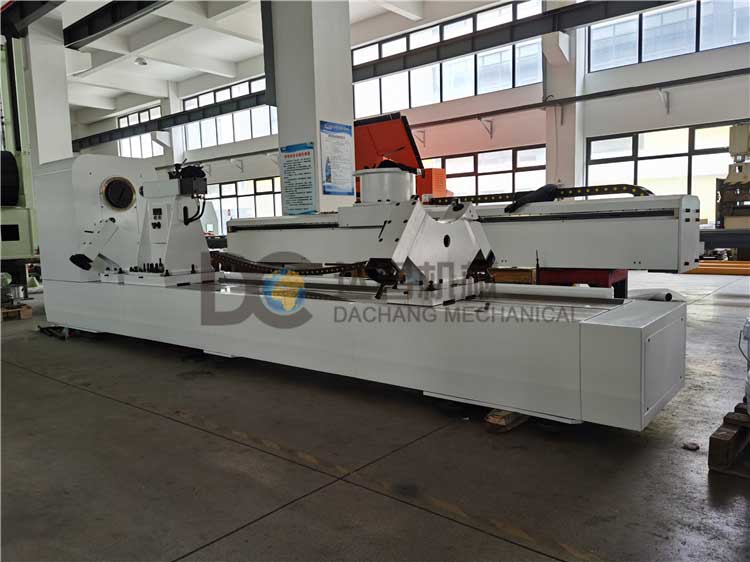

激光熔覆變位機用于長4000mm,重 300Kg,直徑 1000工件旋轉激光熔覆加工。激光熔覆變位機由基礎焊接底座、帶卡盤旋轉主軸箱、可以移動并定位的液壓尾頂、用于工件旋轉支撐的可調托輥,以及相關粉塵防護等組成。主軸轉速 100r /min(1T 以下 100rpm,1T 以上 30rpm),主軸夾持三爪自定心卡盤 500,液壓尾頂可以在基座上滑動定位并鎖緊(手動)尾頂的伸縮采用液壓驅動行程 80 用于工件的夾持上下料,液壓尾頂帶壓力檢測和顯示,并配帶 MT5 的活頂尖,保證在熔覆過程中頂出力恒定,托輥用于長工件的輔助支撐(數量2套),可適用工件直徑 200 到 500.并可以在底座上滑動并鎖緊固定,主軸中心高距離地面 900-1000。變位機包含液壓尾頂用的液壓站及相應的管線和調節控制閥1套。液壓站離拖鏈管線進口約 1.5 米。
控制:主軸電機采購用KUKA外部軸電機,我司計算并選型,用戶負責采購。
激光熔覆變位機精度:
卡盤定位精度:士5arcmin;
徑向跳動: <0.05mm,軸向跳動: <0.05mm;
尾座頂尖定位精度:≤0.15mm/全長;
主軸卡盤與尾座頂尖同軸度在全長范圍內≤0.15。
